EMI三相輸入濾波器

型號：AC-CFI3C

AC-CFI3C系列輸入濾波器能有效的減小變頻器、伺服驅動電磁干擾，并且具有EMI噪聲抑制能力、能有效抑制共模和差模干擾；通常安裝在變頻器、伺服驅動、電源的進線輸入端，防止設備本身產生的電磁干擾進入電源線，同時還可防止電源線上的干擾進入設備。本系列產品可以改善EMC環境，提高系統可靠性；雙向濾波（對電網和開關整流器相互之間的干擾信號均有濾波效果），防止變頻器、伺服驅動干擾周圍的其它用電設備。

產品介紹

產品識別碼：

例如：AC-CFI3C050
(公司代碼：AC為公司簡稱，CFI為產品類別，3為電源相數三相；050為額定電流50A。)

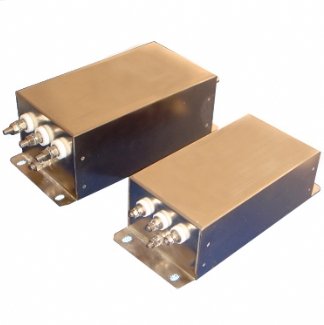

產品外觀圖：

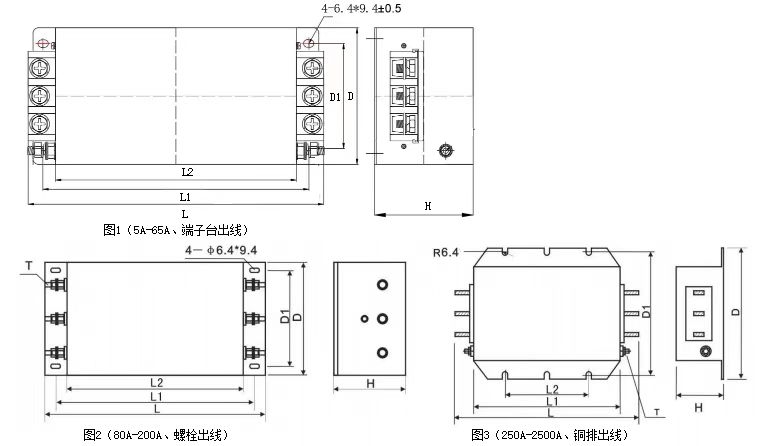

產品尺寸表1（下表中為常規默認尺寸、另有多種尺寸可供選擇）：

備注：以下配置常規工作電壓：三相250VAC/480VAC，三相1140V等非標電壓請來電咨詢.要確保產品安全接地.接線方式:5A-65A常規為端子臺,80A-200A為螺栓（需要端子臺的定貨前需要詳細注明）,250A-2500A為銅排.

產品型號	額定電流	額定電壓	適配變頻器功率	泄漏電流	尺寸/Size(unit:mm)						端子
產品型號	額定電流	額定電壓	適配變頻器功率	泄漏電流	L	D	H	L1	L2	D1	端子
AC-CFI3C005	5A	400V	0.75KW-1.5KW	＜2mA	202	86	58	184	160	70	M4
AC-CFI3C010	10A	400V	2.2KW-4KW	＜2mA	202	86	58	184	160	70	M4
AC-CFI3C020	20A	400V	5.5KW-7.5KW	＜2mA	202	86	58	184	160	70	M4
AC-CFI3C036	36A	400V	11KW-15KW	＜2mA	261	100	90	243	220	80	M6
AC-CFI3C050	50A	400V	18.5KW-22KW	＜3mA	261	100	90	243	220	80	M6
AC-CFI3C065	65A	400V	30KW	＜3mA	261	100	90	243	220	80	M6
AC-CFI3C080	80A	400V	37KW	＜3mA	384	185	90	354	320	155	M8
AC-CFI3C100	100A	400V	45KW	＜6mA	384	185	90	354	320	155	M8
AC-CFI3C150	150A	400V	55KW-75KW	＜6mA	384	185	90	354	320	155	M10
AC-CFI3C200	200A	400V	90KW	＜6mA	384	185	90	354	320	155	M10
AC-CFI3C250	250A	400V	110KW	*＜35mA	380	220	90	280	180	195	M10
AC-CFI3C300	300A	400V	132KW	*＜35mA	380	220	90	280	180	195	M10
AC-CFI3C400	400A	400V	160KW	*＜35mA	440	265	160	350	290	235	M12
AC-CFI3C600	600A	400V	200KW-250KW	*＜35mA	440	265	160	350	290	235	M12
AC-CFI3C900	900A	400V	315KW-400KW	*＜35mA	460	280	220	356	290	255	M12
AC-CFI3C1200	1200A	400V	450KW-500KW	*＜35mA	536	280	220	356	290	255	M12
AC-CFI3C1600	1600A	400V	560KW-630KW	*＜41mA	536	280	220	356	290	255	M12
AC-CFI3C2000	2000A	400V	800KW	*＜41mA	610	376	220	400	245	348	M12

產品尺寸表2（下表中為常規默認尺寸、另有多種尺寸可供選擇）：

備注：以下配置常規工作電壓：三相660VAC/三相690VAC.要確保產品安全接地.接線方式:5A-65A常規為端子臺,80A-200A為螺栓（需要端子臺的定貨前需要詳細注明）,250A-2500A為銅排.

產品型號	額定電流	額定電壓	適配變頻器功率	泄漏電流	尺寸/Size(unit:mm)						端子
產品型號	額定電流	額定電壓	適配變頻器功率	泄漏電流	L	D	H	L1	L2	D1	端子
AC-CFI3C-6F020	20A	690V	11KW-15KW	＜2mA	202	86	58	184	160	70	M4
AC-CFI3C-6F036	36A	690V	18.5KW-22KW	＜2mA	261	100	90	243	220	80	M6
AC-CFI3C-6F050	50A	690V	30KW	＜3mA	261	100	90	243	220	80	M6
AC-CFI3C-6F065	65A	690V	37KW	＜3mA	261	100	90	243	220	80	M6
AC-CFI3C-6F080	80A	690V	45KW	＜3mA	384	185	90	354	320	155	M8
AC-CFI3C-6F100	100A	690V	55KW-75KW	＜6mA	384	185	90	354	320	155	M8
AC-CFI3C-6F150	150A	690V	90KW	＜6mA	384	185	90	354	320	155	M10
AC-CFI3C-6F200	200A	690V	110KW	＜6mA	384	185	90	354	320	155	M10
AC-CFI3C-6F250	250A	690V	132KW	*＜35mA	380	220	90	280	180	195	M10
AC-CFI3C-6F300	300A	690V	160KW-185KW	*＜35mA	380	220	90	280	180	195	M10
AC-CFI3C-6F400	400A	690V	200KW-280KW	*＜35mA	440	265	160	350	290	235	M12
AC-CFI3C-6F600	600A	690V	315KW-400KW	*＜35mA	440	265	160	350	290	235	M12
AC-CFI3C-6F900	900A	690V	450KW-560KW	*＜35mA	460	280	220	356	290	255	M12
AC-CFI3C-6F1000	1000A	690V	630KW	*＜35mA	460	280	220	356	290	255	M12
AC-CFI3C-6F1200	1200A	690V	750KW-800KW	*＜35mA	536	280	220	356	290	255	M12
AC-CFI3C-6F1500	1500A	690V	900KW-1000KW	*＜41mA	536	280	220	356	290	255	M12

產品尺寸表3（下表中為常規默認尺寸、另有多種尺寸可供選擇）：

備注：以下配置常規工作電壓為三相250VAC/480VAC，三相1140V等非標電壓請來電咨詢.要確保產品安全接地.接線方式:5A-200A為螺栓,250A-2500A為銅排。

產品型號	額定電流	額定電壓	適配變頻器功率	泄漏電流	尺寸/Size(unit:mm)						端子
產品型號	額定電流	額定電壓	適配變頻器功率	泄漏電流	L	D	H	L1	L2	D1	端子
AC-NFI3C005	5A	400V	0.75KW-1.5KW	＜2mA	220	86	58	184	160	60	M4
AC-NFI3C010	10A	400V	2.2KW-4KW	＜2mA	220	86	58	184	160	60	M6
AC-NFI3C020	20A	400V	5.5KW-7.5KW	＜2mA	280	100	90	243	220	70	M6
AC-NFI3C036	36A	400V	11KW-15KW	＜2mA	280	100	90	243	220	70	M6
AC-NFI3C050	50A	400V	18.5KW-22KW	＜3mA	280	100	90	243	220	70	M6
AC-NFI3C065	65A	400V	30KW	＜3mA	300	190	90	240	180	175	M8
AC-NFI3C080	80A	400V	37KW	＜3mA	380	200	90	320	260	185	M10
AC-NFI3C100	100A	400V	45KW	＜6mA	380	200	90	320	260	185	M10
AC-NFI3C150	150A	400V	55KW-75KW	＜6mA	380	200	90	320	260	185	M10
AC-NFI3C200	200A	400V	90KW	＜6mA	385	190	90	325	240	175	M10
AC-NFI3C250	250A	400V	110KW	*＜35mA	380	220	90	280	180	196	M8
AC-NFI3C300	300A	400V	132KW	*＜35mA	380	220	90	280	180	196	M8
AC-NFI3C400	400A	400V	160KW	*＜35mA	440	260	128	320	165	245	M10
AC-NFI3C600	600A	400V	200KW-250KW	*＜35mA	440	260	128	320	165	245	M10
AC-NFI3C900	900A	400V	315KW-400KW	*＜35mA	540	290	150	400	245	270	M12
AC-NFI3C1200	1200A	400V	450KW-500KW	*＜35mA	540	290	150	400	245	270	M12
