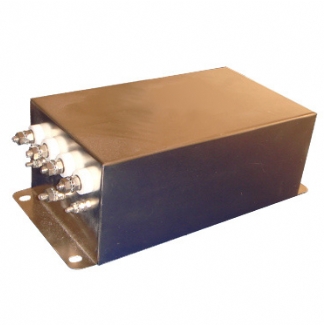

EMI三相四線濾波器

型號：AC-CFN411C

1、泄漏電流小，對差模干擾和共模干擾具有抑制特性，適用于開關電源，UPS，以及工業自動化控制。 2、高插入損耗，可用來防止瞬間脈沖干擾和連續或間斷的其它傳導干擾。 3、產品性能可靠，廣泛用于各種工業場合。 4、廣泛適用于電力工業、電信等系統的電磁環境優化、變頻器等逆變設備的電磁干擾控制和諧波污染。 5、多種尺寸可供選擇，安裝方便。

產品介紹

產品識別碼：

例如：AC-CFN411C050
(公司代碼：AC為公司簡稱，CFN為產品類別，411為電壓等級三相400VAC，050為額定電流50A。)

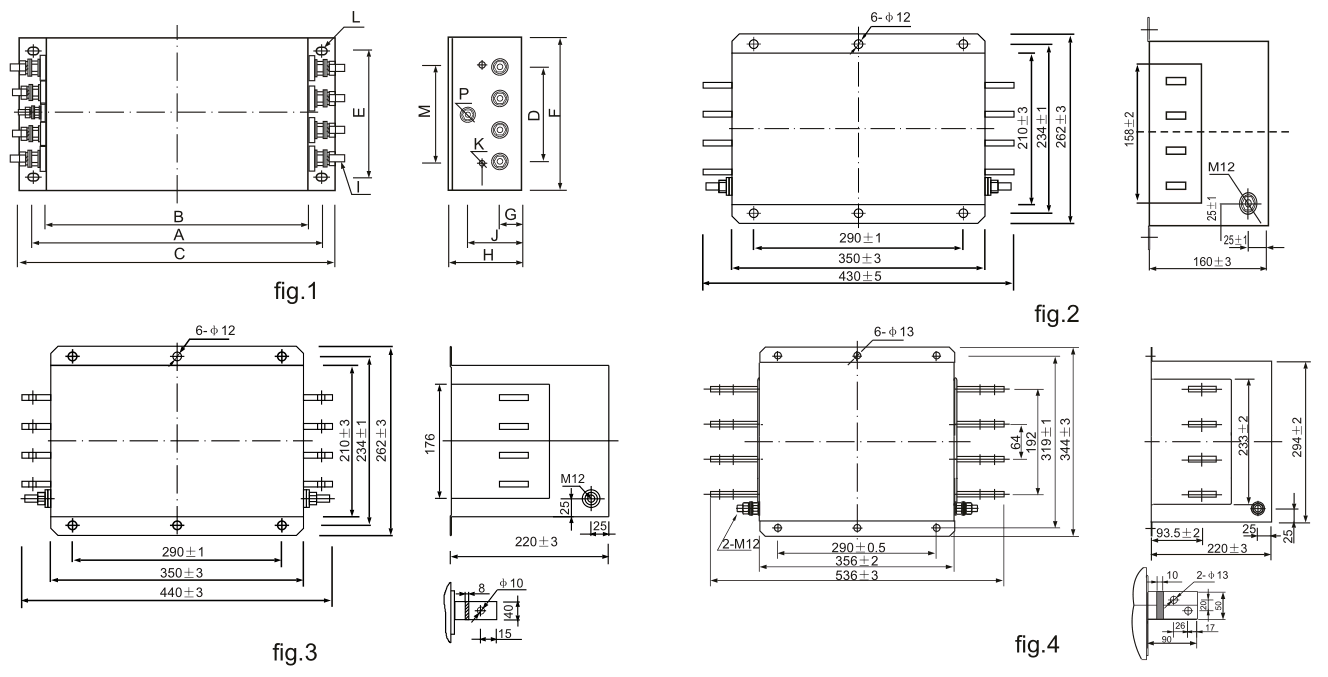

產品外觀圖：

產品尺寸表：以下產品工作電壓為三相480VAC/250VAC，多種產品尺寸可供選擇.

產品型號	額定電流	額定電壓	產品外觀圖	工作頻率	尺寸/Size(unit:mm)						端子
產品型號	額定電流	額定電壓	產品外觀圖	工作頻率	C	F	H	A	E	L	端子
AC-CFN411C005	5A	400V	fig.1	50/60Hz	202	86	58	184	60	4-Φ6.4*9.4	M4
AC-CFN411C010	10A	400V	fig.1	50/60Hz	202	86	58	184	60	4-Φ6.4*9.4	M4
AC-CFN411C020	20A	400V	fig.1	50/60Hz	261	100	90	243	44	4-Φ6.4*9.4	M4
AC-CFN411C030	30A	400V	fig.1	50/60Hz	261	125	90	243	96	4-Φ6.4*9.4	M6
AC-CFN411C050	50A	400V	fig.1	50/60Hz	261	125	90	243	96	4-Φ6.4*9.4	M6
AC-CFN411C065	65A	400V	fig.1	50/60Hz	261	125	90	243	96	4-Φ6.4*9.4	M6
AC-CFN411C080	80A	400V	fig.1	50/60Hz	384	185	90	354	155	4-Φ6.4*9.4	M8
AC-CFN411C100	100A	400V	fig.1	50/60Hz	384	185	90	354	155	4-Φ6.4*9.4	M8
AC-CFN411C150	150A	400V	fig.1	50/60Hz	384	185	90	354	155	4-Φ6.4*9.4	M10
AC-CFN411C200	200A	400V	fig.1	50/60Hz	384	185	90	354	155	4-Φ6.4*9.4	M10
AC-CFN411C250	250A	400V	fig.2	50/60Hz	430	262	160	290	234	6-Φ12	M12
AC-CFN411C300	300A	400V	fig.2	50/60Hz	430	262	160	290	234	6-Φ12	M12
AC-CFN411C400	400A	400V	fig.2	50/60Hz	430	262	160	290	234	6-Φ12	M12
AC-CFN411C600	600A	400V	fig.2	50/60Hz	430	262	160	290	234	6-Φ12	M12
AC-CFN411C700	700A	400V	fig.2	50/60Hz	430	262	160	290	234	6-Φ12	M12
AC-CFN411C800	800A	400V	fig.3	50/60Hz	440	262	220	290	234	6-Φ12	M12
AC-CFN411C1000	1000A	400V	fig.4	50/60Hz	536	344	220	290	319	6-Φ12	M12
AC-CFN411C1200	1200A	400V	fig.4	50/60Hz	536	344	220	290	319	6-Φ12	M12

備注：要確保產品安全接地，5A-200A為螺栓接線方式（加上兩頭螺桿的長度，5A總長約為220mm、10A-65A總長約為280mm）,250A-2000A為銅排接線方式。
