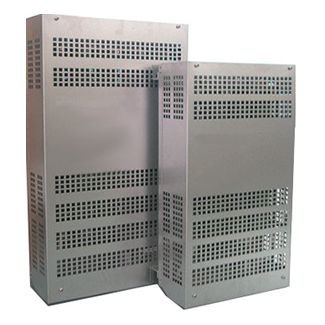

制動電阻箱
型號：AC-RBU、BRURBU、BRU系列制動電阻箱是由管狀電阻器組合而成，與制動單元配套使用，可滿足對大功率的負載或制動要求，具有更高的防護等級，可以承受更高的工作電壓，導電排采用不銹鋼排，使結構緊湊且電氣安全可靠，外觀精美，安裝方便。
產品介紹
產品識別碼：
例如：AC-RBU10KW16RJ
(公司代碼：AC為公司簡稱，RBU、BRU為產品類別，10KW為產品功率，16R為產品阻值，J為阻值誤差。)

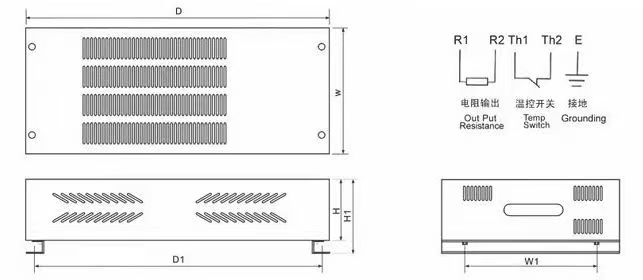

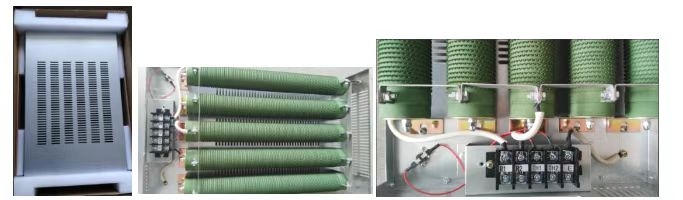

產品外觀圖1：
產品尺寸表1：(內置波紋電阻器、溫控開關，接線處內置).
| 產品規格 | 功率(KW) | 尺寸/Size(unit:mm) | 建議配線 | 端子 | |||||
| 長D | 寬W | H | D1 | W1 | 高H1 | ||||
| AC-RBU | 3KW | 500 | 280 | 145 | 480 | 240 | 170 | 6mm2 | M6 |
| AC-RBU | 4.5KW | 600 | 340 | 145 | 580 | 290 | 170 | 6mm2 | M6 |
| AC-RBU | 6KW | 600 | 340 | 145 | 580 | 290 | 170 | 10mm2 | M6 |
| AC-RBU | 8KW | 685 | 410 | 145 | 660 | 340 | 170 | 10mm2 | M6 |
| AC-RBU | 10KW | 685 | 410 | 145 | 660 | 340 | 170 | 16mm2 | M6 |
| AC-RBU | 12.5KW | 685 | 410 | 145 | 660 | 340 | 170 | 16mm2 | M6 |
| AC-RBU | 20KW | 685 | 410 | 285 | 660 | 340 | 310 | 16mm2 | M6 |
| AC-RBU | 30KW | 685 | 410 | 480 | 660 | 340 | 510 | 16mm2 | M6 |

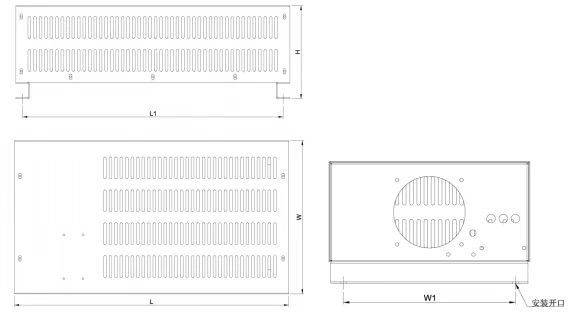

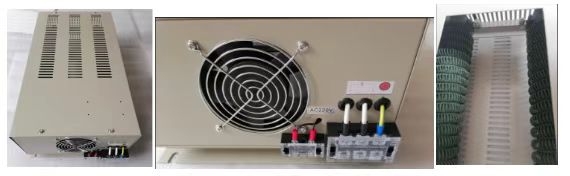

產品外觀圖2：(內置螺紋電阻器、散熱風機，接線處外置).
產品尺寸表2：(內置螺紋電阻器、散熱風機，接線處外置).
| 產品規格 | 功率(KW) | 尺寸/Size(unit:mm) | 建議配線 | 端子 | |||||
| 長L | 寬W | 高H | L1 | W1 | 孔徑 | ||||
| BRU-4KW | 4KW | 500 | 280 | 170 | 475 | 240 | 10 | 6mm2 | M6 |
| BRU-5KW | 5KW | 500 | 280 | 170 | 475 | 240 | 10 | 6mm2 | M6 |
| BRU-6KW | 6KW | 500 | 280 | 170 | 475 | 240 | 10 | 6mm2 | M6 |
| BRU-8KW | 8KW | 500 | 280 | 170 | 475 | 240 | 10 | 10mm2 | M6 |
| BRU-10KW | 10KW | 500 | 280 | 170 | 475 | 240 | 10 | 10mm2 | M6 |
| BRU-15KW | 15KW | 500 | 280 | 170 | 475 | 240 | 10 | 16mm2 | M6 |
| BRU-20KW | 20KW | 550 | 410 | 170 | 525 | 370 | 10 | 16mm2 | M6 |
| BRU-30KW | 30KW | 710 | 460 | 315 | 685 | 370 | 10 | 16mm2 | M6 |
電阻阻值誤差：K=±10%，J=±5%
