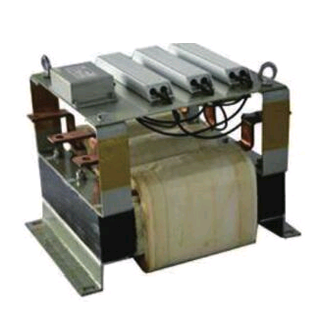

DV/DT濾波器

型號：AC-DV/DT

DV/DT系列濾波器是用于保護電機的濾波器，其放置在變頻器輸出端，能有效地延長變頻器輸出端PWM脈沖的上升時間，降低電壓的變化率，對保護電機的絕緣有較好的作用。變頻器與電機之間運行電纜過長會引起對電機產生毀滅性影響峰值電壓；電纜的長度取決于用在變頻器中的電力半導體的開關次數和電機的大小，如果電纜短到2.5米則會導致電機承受的峰值電壓超過電機絕緣系統的額定值。然而，如果電纜太長則問題更大，在這種情況下就需要DV/DT濾波器來保護電機不受峰值電壓的毀滅性影響。

產品介紹

成品識別碼：
例如：AC-DV/DT-4F0150
(制造商代碼：AC為公司簡稱，DV/DT為產品類別，4為額定電壓三相400V，F為絕緣等級，0150為額定電流150A。)
典型電路圖：

產品尺寸表：

產品型號	額定電流	電壓等級	圖號	適配變頻器功率	L	W	H	W1	D
AC-DV/DT-4F0015	15A	400V	圖A	5.5KW	200	240	200	72	120
AC-DV/DT-4F0020	20A	400V	圖A	7.5KW	200	240	200	72	120
AC-DV/DT-4F0030	30A	400V	圖A	11KW	200	240	200	92	120
AC-DV/DT-4F0040	40A	400V	圖A	15KW	200	240	200	92	120
AC-DV/DT-4F0050	50A	400V	圖A	18.5KW	245	250	200	96	182
AC-DV/DT-4F0060	60A	400V	圖A	22KW	245	250	200	96	182
AC-DV/DT-4F0080	80A	400V	圖A	30KW	245	250	200	96	182
AC-DV/DT-4F0090	90A	400V	圖A	37KW	245	250	200	96	182
AC-DV/DT-4F0120	120A	400V	圖A	45KW	245	250	200	108	182
AC-DV/DT-4F0150	150A	400V	圖A	55KW	245	250	200	120	182
AC-DV/DT-4F0200	200A	400V	圖B	75KW	330	310	420	220	270
AC-DV/DT-4F0250	250A	400V	圖B	90KW	330	310	430	220	270
AC-DV/DT-4F0260	260A	400V	圖B	110KW	380	330	430	250	335
AC-DV/DT-4F0290	290A	400V	圖B	132KW	380	340	430	250	335
AC-DV/DT-4F0330	330A	400V	圖B	160KW	380	340	430	250	335
AC-DV/DT-4F0390	390A	400V	圖B	185KW	380	350	430	250	335
AC-DV/DT-4F0490	490A	400V	圖B	250KW	350	390	430	250	280
AC-DV/DT-4F0600	600A	400V	圖B	280KW	350	370	430	250	280
AC-DV/DT-4F0840	840A	400V	圖B	315KW	385	400	500	250	320
AC-DV/DT-4F1000	1000A	400V	圖B	450KW	460	400	500	250	395
AC-DV/DT-4F1400	1400A	400V	圖B	560KW	500	400	540	265	420
AC-DV/DT-6F0080	80A	690V	圖B	75KW	330	290	410	200	280
AC-DV/DT-6F0120	120A	690V	圖B	110KW	380	340	400	250	330
AC-DV/DT-6F0150	150A	690V	圖B	132KW	340	390	420	250	265
AC-DV/DT-6F0215	215A	690V	圖B	160KW-200KW	340	390	450	250	265
AC-DV/DT-6F0250	250A	690V	圖B	220KW	350	390	460	250	280
AC-DV/DT-6F0330	330A	690V	圖B	250KW-300KW	350	400	500	250	280
AC-DV/DT-6F0390	390A	690V	圖B	315KW-380KW	370	400	480	250	300
AC-DV/DT-6F0410	410A	690V	圖B	400KW	420	445	520	320	350
AC-DV/DT-6F0575	575A	690V	圖B	450KW	460	445	520	320	390
AC-DV/DT-6F0600	600A	690V	圖B	560KW	460	445	550	320	390
AC-DV/DT-6F0810	810A	690V	圖B	710KW-800KW	810	485	560	320	430
