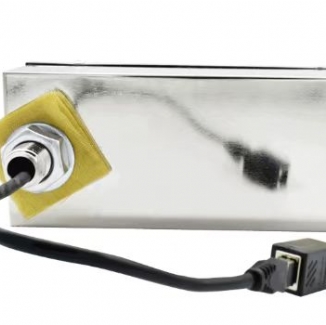

信號線屏蔽設施電源濾波器
型號：AC-XHF該系列電話/通信/消防/視頻/空調/煙感/溫感/溫濕度/網線/門禁/門鈴/對講/聲光報警信號線屏蔽類電源濾波器用于屏蔽房內的電話視頻通信、網絡數據通信、空調控制、消防報警、對講門鈴門禁等信號的傳輸和報警控制系統；適用于高性能電磁屏蔽室配套。最高工作電壓：50VDC/100VDC/250VDC/500VDC/220VAC/250VAC，氣候類別：25/070/21，數據速率：100MB/S，雙向8通道，支持POE供電。
產品介紹
100M網絡信號，USB3.0通訊信號，煙感溫感探頭信號，數字門禁韋根信號，HDMI數字視頻信號，消防二總線PowerBus，定頻空調控制線(調制信號)，七氟丙烷電磁閥(開關信號)，數字監控(100M網絡加POE供電)，1000M網絡信號，模擬語音音頻信號，模擬電話傳真信號，模擬門禁開關信號，RS485串口通訊信號，汽車通信總線CANBUS，變頻空調控制線(數字信號)，變頻空調多聯機DI-Net總線，模擬監控(75Ω同軸電纜)。
適用場合 | 產品型號 | 額定電流 | 額定電壓 | 通帶/速率 | 濾除頻率波段 | 插入損耗 |
模擬電話傳真信號 | AC-20K | 2X0.5A | 250VDC | 0～20KHz | 14KHz～18GHz | 100dB |
模擬視頻監控信號 | AC-V1 | 1X0.5A | 50VDC | 0～6.5MHz | 14KHz～18GHz | 100dB |
控制信號空調信號 | AC-K2 | 2X2A | 500VDC/250VAC | 0～100KHz | 14KHz～18GHz | 100dB |
消防煙感溫感信號 | AC-V2 | 2X2A | 500VDC/250VAC | 0～5MHz | 14KHz～18GHz | 100dB |
100M網絡信號 | AC-V8 | 8X0.5A | - - | 100Mbps | 14KHz～18GHz | 100dB |
1000M網絡信號 | AC-RJ45 | - - | 220VAC | 1000Mbps | 14KHz～18GHz | 100dB |
RS485串口通訊信號 | AC-RS485 | - - | 220VAC | 256Kbps | 14KHz～18GHz | 100dB |
HDMI V1.3視頻信號 | AC-HDMI | - - | 220VAC | 340MHz | 14KHz～18GHz | 100dB |
