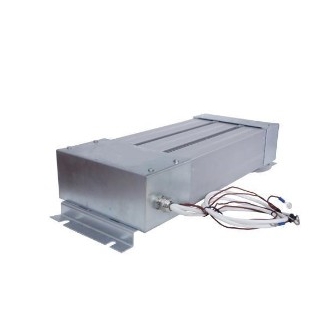

多聯體鋁殼電阻器

型號：AC-ARXU

AC-ARXU系列鋁殼多聯體電阻器采用多個鋁殼電阻器進行組合，在常規鋁殼電阻器兩端加裝不銹鋼擋片將其進行密封，并在兩端加裝支架對薄弱部分進行保護，使其防護等級達到IP54等級標準。本產品體積小、外形美觀，耐氣候性、耐震動性、安全性能好，方便用戶接線安裝。廣泛應用于變頻器、電梯、機器人、伺服系統等高要求的電氣回路中，并且能適用于惡劣的工控環境中。

產品介紹

產品識別碼：

例如：AC-AR4U-2000W32RJ
(公司代碼：AC為公司簡稱，AR4U為產品類別，4為四聯體，2000W為功率，32R為阻值，J為接線方式為引線。)

產品外觀圖：

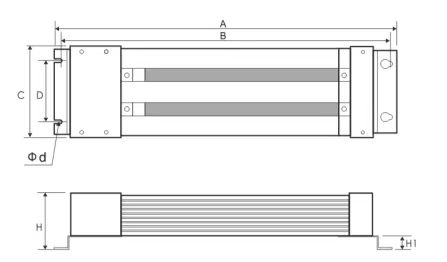

產品尺寸表：

備注：下表中為常規默認尺寸，也可以按客戶需求定制非標尺寸以及引線長度。

型號、功率	聯體規格	A(±5)mm	B(±5)mm	C(±3)mm	D(±2)mm	H(±3)mm	H1(±3)mm	Φd(mm)	配線 (mm2)	引線長度 (mm)
AC-AR1U-200W	單聯體	268	258	80	64	54	20	6	2.5	500
AC-AR1U-300W	單聯體	318	308	80	64	54	20	6	2.5	500
AC-AR1U-400W	單聯體	368	358	80	64	54	20	6	2.5	500
AC-AR1U-500W	單聯體	438	428	80	64	54	20	6	2.5	500
AC-AR1U-600W	單聯體	503	493	90	64	54	20	6	2.5	500
AC-AR2U-800W	雙聯體	372	362	135	84	84	20	6	2.5	500
AC-AR2U-1000W	雙聯體	442	432	135	84	84	20	6	4	600
AC-AR2U-1200W	雙聯體	507	497	135	84	84	20	6	4	600
AC-AR2U-2000W	雙聯體	480	470	110	60	130	20	6	4	700
AC-AR3U-1200W	三聯體	372	362	185	134	84	20	6	4	600
AC-AR3U-1500W	三聯體	442	432	185	134	84	20	6	4	700
AC-AR3U-1800W	三聯體	507	497	185	134	84	20	6	4	700
AC-AR4U-1600W	四聯體	372	362	240	184	84	20	6	4	700
AC-AR4U-2000W	四聯體	372	362	240	184	84	20	6	4	700
AC-AR4U-2400W	四聯體	442	432	240	184	84	20	6	4	700
AC-AR4U-4000W	四聯體	480	470	220	170	130	20	6	6	800
AC-AR4U-6000W	四聯體	565	555	220	170	130	20	6	6	800
AC-AR4U-8000W	四聯體	730	720	220	170	130	20	6	6	800
AC-AR5U-2000W	五聯體	372	362	290	234	84	20	6	4	700
AC-AR5U-2500W	五聯體	442	432	290	234	84	20	6	4	700
AC-AR5U-3000W	五聯體	507	497	290	234	84	20	6	4	800
